Smart Technology PICKANDPLACEMACHINE Straumlínulagað samsetning
Snjalltækni PICKANDPLACEMACHINE fyrir straumlínulagaða samsetningu Yfirborðsfestingartækni (SMT) er sjálfvirkt tæki til að festa rafræna íhluti (eins og viðnám, þétta, samþætta hringrás osfrv.) nákvæmlega á prentað hringrásarborð (PCB).
Vörukynning

SMT-festingar (SMT-festingar) eru lykiltæki í rafeindaframleiðslu til að staðsetja yfirborðsfestingar íhluti (SMDS) á prentplötur (PCBS).
Tæknileg breytu
Uppsetningarnákvæmni
Skilgreining: Nákvæmnin sem festingarhausinn setur íhlutinn með á PCB, venjulega í míkrómetrum (μm).
Mikilvægi: Mikil nákvæmni tryggir að íhlutirnir séu rétt uppsettir og borðið virki rétt.
Uppsetningarhraði
Skilgreining: Fjöldi íhluta á mínútu (CPH).
Mikilvægi: Há-hraðafesting bætir framleiðslu skilvirkni og uppfyllir þarfir stórframleiðslu-.
Stærðarsvið íhluta
Skilgreining: Lágmarks- og hámarksstærð íhluta sem uppsetningartæki ræður við.
Mikilvægi: Aðlagast mismunandi stærðum íhlutum, bæta nýtingu búnaðar.
PCB stærðarsvið
Skilgreining: Lágmarks- og hámarksstærð PCB sem festingin ræður við.
Mikilvægi: Aðlagast mismunandi PCB stærðum, bæta framleiðslu sveigjanleika.


Umsóknarreitur
Raftæki fyrir neytendur
Vörur: Snjallsímar, spjaldtölvur, fartölvur, sjónvörp, leikjatölvur o.fl.
Virkni: Festu ör-íhluti á skilvirkan og nákvæman hátt til að mæta þörfum há-hringrása.
Bíla rafeindatækni
Vörur: Vélastýringareiningar (ECU), skynjarar, afþreyingarkerfi í-bílum, leiðsögukerfi o.s.frv.
Hlutverk: Tryggir mikla áreiðanleika og endingu íhluta í erfiðu umhverfi.
Iðnaðar rafeindatækni
Vörur: PLC, iðnaðarstýring, afleining, mótordrifi osfrv.
Hlutverk: Veitir mikla nákvæmni og áreiðanleika, aðlagað flóknu iðnaðarumhverfi.
Læknis rafeindatækni
Vörur: Lækningatæki, greiningarbúnaður, skjár, ígræðanleg búnaður osfrv.
Hlutverk: Til að tryggja mikla nákvæmni og áreiðanleika, til að uppfylla strangar kröfur lækningatækja.
Samskiptabúnaður
Vörur: Grunnstöð, leið, rofi, ljósleiðarabúnaður o.fl.
Virkni: Skilvirk uppsetning há-tíðni og hár-þéttleika íhluta til að tryggja afköst búnaðar.




|
Fjöldi staðsetningarhausa |
4(mikil-nákvæmni) |
|
Fjöldi IC-bakka |
48 |
|
Fjöldi fóðrara |
50/44 (með fyrirvara um 8mm fóðrari) |
|
Staðsetningarnákvæmni |
0,01 mm |
|
Endurtekin uppsetningarnákvæmni |
0,05 mm |
|
Festingarhraðasvið mótstöðu |
5000-8000 stk/klst rafrýmd íhlutir |
|
Gildandi íhlutir |
viðnám, þétti, flís, lampaperla 0201-30*30mm osfrv. |
|
Stuðningur hámarks flatarmál PCB |
50*50mm-(50F)350*190mm /(44F)350*260mm |
|
Matarar |
rafmagnsfóðrari, pneumatic fóðrari, titringsfóðrari, IC bakki osfrv. |
|
Viðurkenningartæki |
merktu myndavél x1, myndavél með hraðgreiningu x4, há-nákvæmni myndavél x1 |
|
Hámarkshæð viðeigandi íhluta |
Minna en eða jafnt og 7 mm |
|
PCB flutningshamur |
þriggja-færsla, sjálfvirk tenging frá vinstri til hægri, sjálfvirk PCB staðsetning |
|
Merktu staðsetningu |
handvirkt / sjálfvirkt |
|
Forritunaraðferð |
sjálfvirk forritun eftir að hafa flutt inn skrár af PCB hnitum handvirkt |
|
Stjórnkerfi |
HuaweiGuochuang stjórnkerfi |
|
Hámarks þrepalengd XY áss |
629mm*679mm |
|
Lög af XY-ás |
línuleg hreyfistýring + skrúfjárn |
|
Hreyfihamur XY áss |
snjöll tenging hröðunar og hraðaminnkunar á feril og línu, samþætt línuleg innskotsreiknirit. |
|
Stjórna tölvu |
iðnaðarstýringartölva með afkastamikilli{{0} Intel örgjörva |
|
Aðlögunaraðferð brauta |
rafmagns |
|
Úrval stútstúta |
4,5 mm |
|
Hámarks þrepalengd Z-ás |
20 mm |
|
Hornasvið fyrir íhluti |
±180 gráður |
|
Mótor |
AC Servo mótor röð |
|
Bílstjóri |
háhraða-DSP bílstjóri |
|
Kröfur um loftveitu |
olíuvatnssía, meira en eða jafnt og 50L, ryksía og loftþrýstingsjafnari osfrv. |
|
Vacuum framboð stúts |
lofttæmisrafall sem samþættir háhraða tómarúmslosunaraðgerðina- |
|
Umfang loftþrýstings |
0,5-0,7Mpa |
|
OS |
Óháðar rannsóknir og þróun SMT greindar stýrikerfi byggt á Windows |
|
PCB krefst |
3-5mm vinnslubrún í sjálfvirkri stillingu |
|
Sýn Skjár |
17 tommu iðnaðarstýringarskjár |
|
Kapall |
varanlegur sveigjanlegur kapall (10 milljón sinnum) |
|
Aflgjafi |
220V 50/60Hz |
|
Meðalafli |
600W |
|
Stærðir véla |
skrifborðsvél 1140*900*900mm |
|
Þyngd |
(skrifborðsvél)210kg (lóðrétt vél)280kg |
maq per Qat: Smart Technology PICKANDPLACEMACHINE Straumlínulagað samsetning, Kína, framleiðendur, birgjar, verksmiðja, sérsniðin, heildsölu, ódýr, verðskrá, lágt verð, kaupa afslátt
Þér gæti einnig líkað
-

HW-T8-80F Velja og setja vél
-

HW-DU400-64F Velja og setja vél
-

4-Höfuð 44-Staðsettu BGA borðtölvuvél á viðráðanlegu verði
-

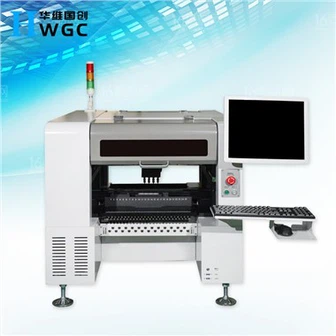

SMD 4 höfuð LED framleiðsluvél
-
