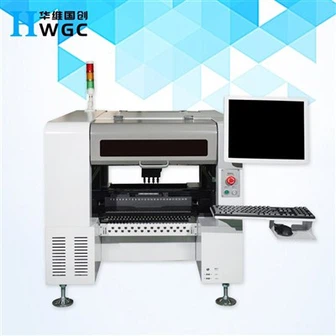

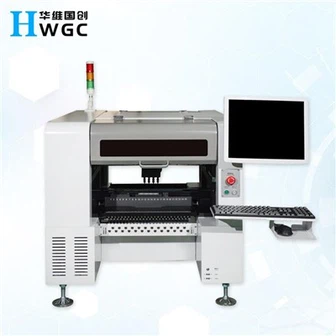

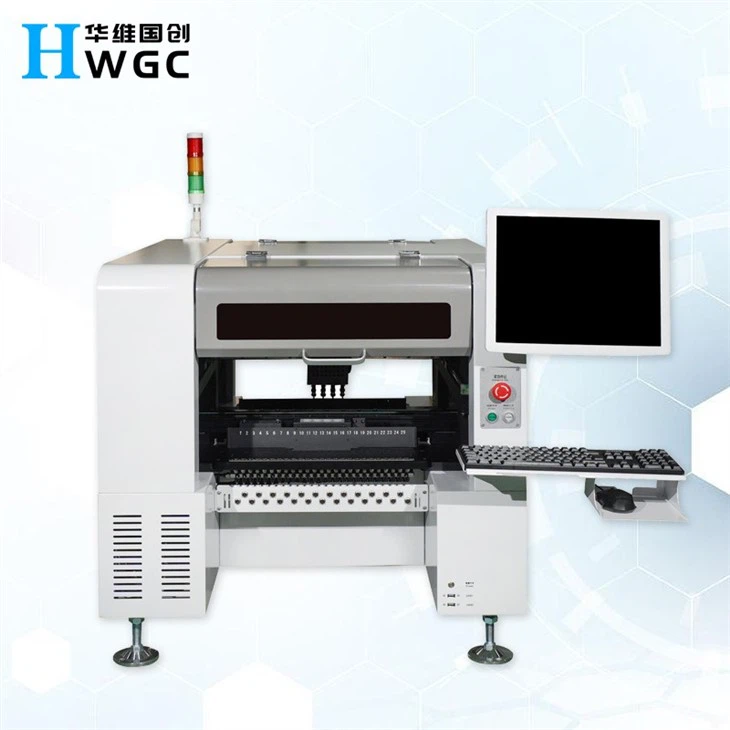

Nákvæm PICKANDPLACEMACHINE fyrir nákvæma staðsetningu íhluta

Fjöldi staðsetningarhausa

4 (mikil nákvæmni)

Fjöldi IC-bakka

48

Fjöldi fóðrara

50/44 (með fyrirvara um 8mm fóðrari)

Staðsetningarnákvæmni

0.01 mm

Endurtekin uppsetningarnákvæmni

0.05 mm

Festingarhraðasvið mótstöðu

5000-8000Stk/klst rafrýmd íhlutir

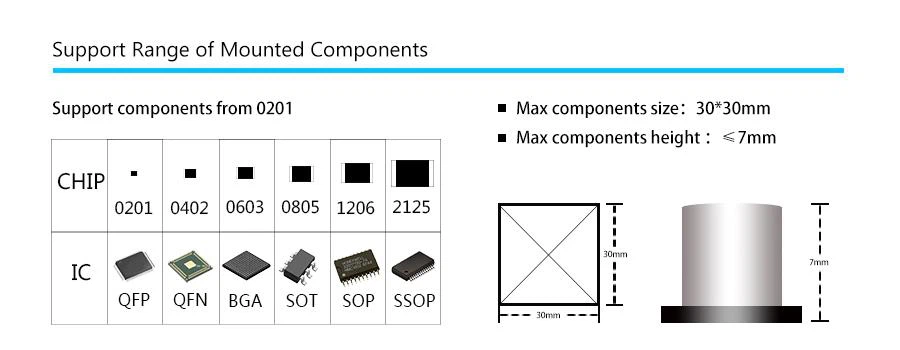

Gildandi íhlutir

viðnám, þétti, flís, lampaperla 0201-30*30 mm osfrv.

Stuðningur hámarks flatarmál PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

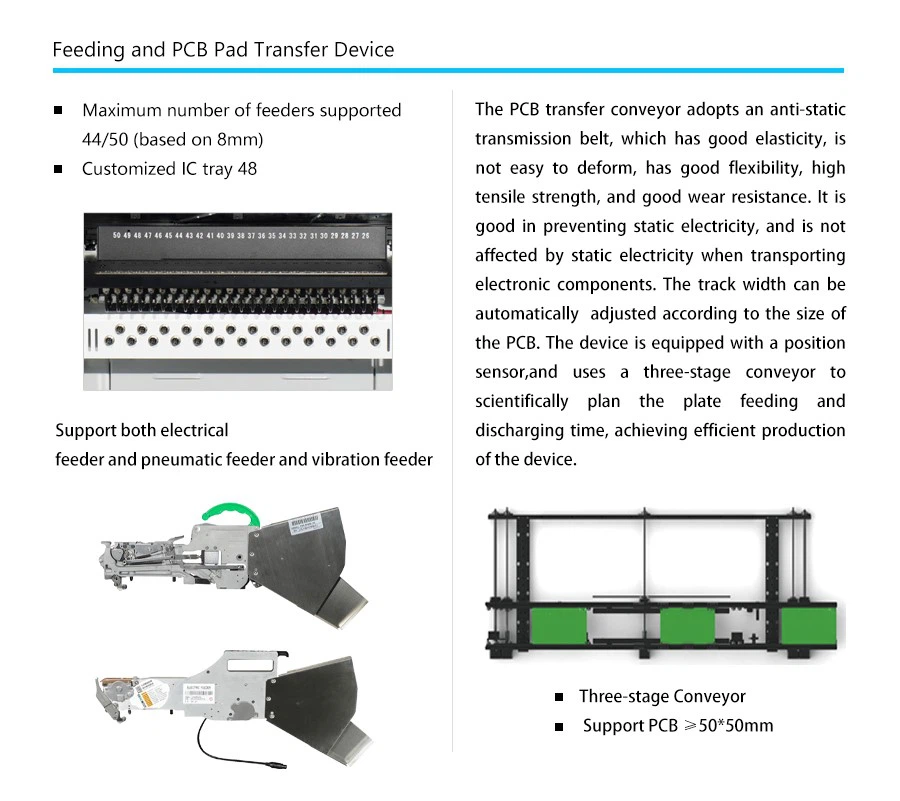

Matarar

rafmagnsfóðrari, pneumatic fóðrari, titringsfóðrari, IC bakki osfrv.

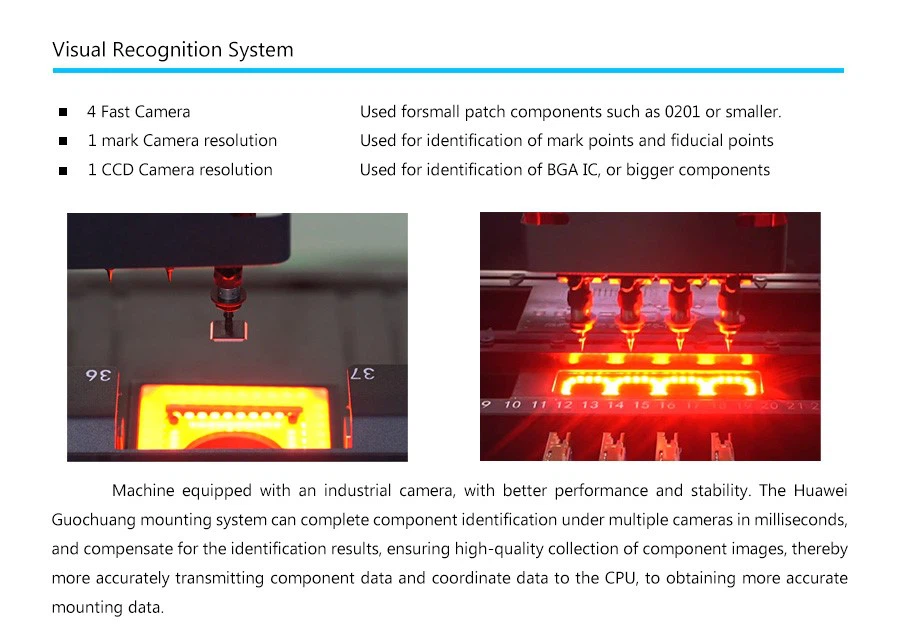

Viðurkenningartæki

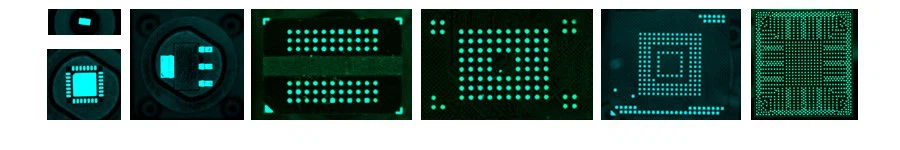

merkja myndavél x1, myndavél með hraðgreiningu x4, myndavél með mikilli nákvæmni x1

Hámarkshæð viðeigandi íhluta

Minna en eða jafnt og 7 mm

PCB flutningshamur

þriggja þrepa innganga, sjálfvirk tenging frá vinstri til hægri, sjálfvirk PCB staðsetning

Merktu staðsetningu

handvirkt / sjálfvirkt

Forritunaraðferð

sjálfvirk forritun eftir að hafa flutt inn skrár af PCB hnitum handvirkt

Stjórnkerfi

HuaweiGuochuang stjórnkerfi

Hámarks þrepalengd XY áss

629mm*679mm

Lög af XY-ás

línuleg hreyfistýring auk skrúfjárn

Hreyfihamur XY áss

snjöll tenging á hröðun og hraðaminnkun á feril og línu, samþætt línuleg innskotsreiknirit.

Stjórna tölvu

iðnaðarstýringartölva með afkastamikilli Intel örgjörva

Aðlögunaraðferð brauta

rafmagns

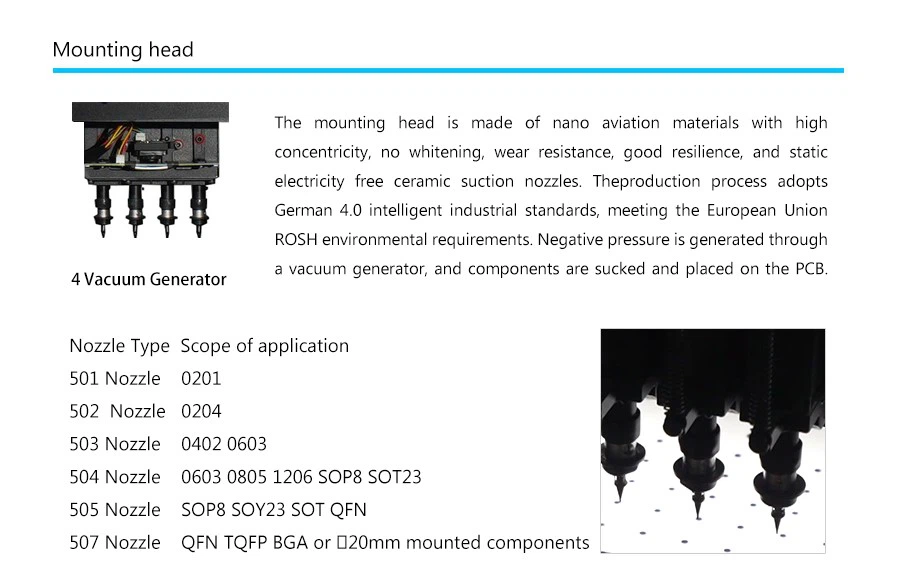

Úrval stútstúta

4,5 mm

Hámarks þrepalengd Z-ás

20 mm

Hornasvið fyrir íhluti

±180 gráður

Mótor

AC Servo mótor röð

Bílstjóri

háhraða DSP bílstjóri

Kröfur um loftveitu

olíuvatnssía, meira en eða jafnt og 50L, ryksía og loftþrýstingsjafnari osfrv.

Vacuum framboð stúts

tómarúmsrafall sem samþættir háhraða lofttæmingaraðgerðina

Umfang loftþrýstings

0.5-0.7Mpa

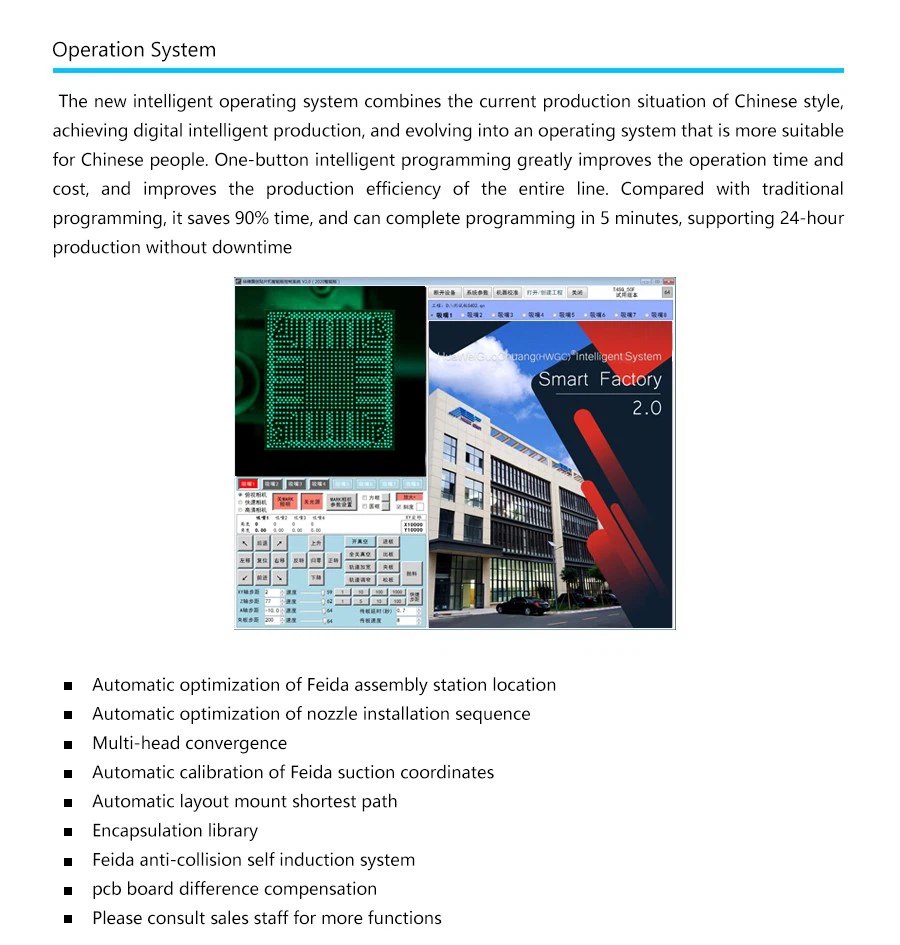

OS

Óháðar rannsóknir og þróun SMT greindar stýrikerfi byggt á Windows

PCB krefst

3-5mm vinnslubrún í sjálfvirkri stillingu

Sýn Skjár

17-tommu iðnaðarstýringarskjár

Kapall

varanlegur sveigjanlegur kapall（10 milljón sinnum）

Aflgjafi

220V 50/60Hz

Meðalafli

600W

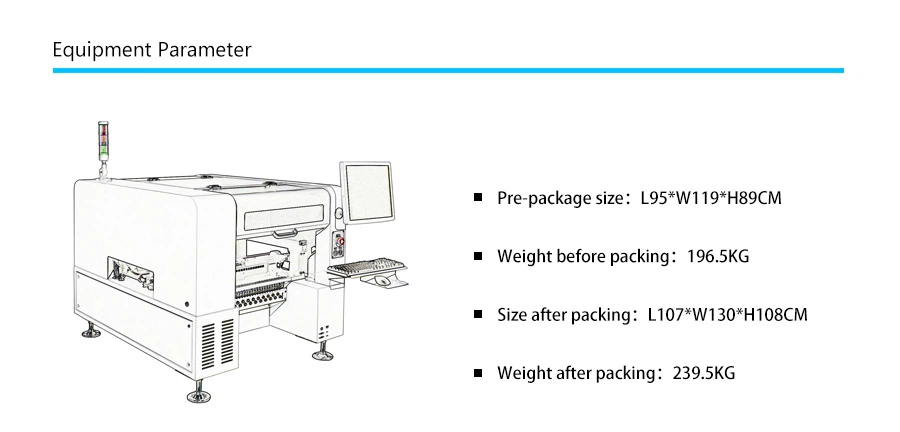

Stærðir véla

skrifborðsvél 1140*900*900mm
lóðrétt vél 900*1140*1340mm

Þyngd

(skrifborðsvél)210kg (lóðrétt vél)280kg
